其の壱の続き( ・ω・)

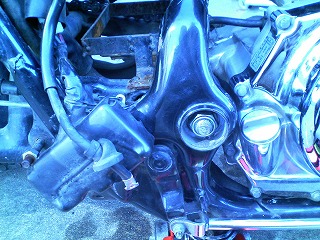

リヤアッパエンジンブランケットボルト
これもﾎﾎｰｲと外します(・о・)
リヤアッパエンジンブランケットボルト
これもﾎﾎｰｲと外します(・о・)

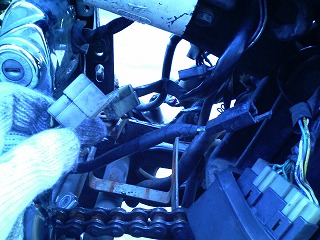

恐らく、ＡＣジェネレータカプラ。
エンジント繋がってるカプラを外しておいて下さい。

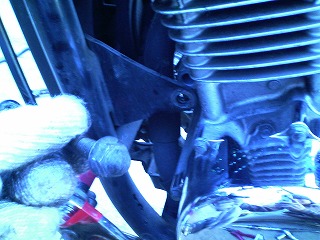

フロントエンジンアッパマウントボルト
クイっと外しちゃって(ﾟ∀ﾟ)
ドライブスプロケット
詳しくはスプロケ＆チェーン交換を参照して下さい( ﾟρﾟ )
チェーンも緩めておきたいので、リヤホーイル側のチェーンを調整するアジャスタボルト＆ナットを緩めて、アクスルシャフト＆ナットを緩めて下さい。
ジャッキアップして、リヤホイールを浮かせてリヤホイールを後ろから軽く蹴ってあげればチェーンは緩みます(*´Д｀)
スプロケを留めているロックプレートが外れ辛い時は、ﾏｲﾅｽドライバーを使ってテコの原理でも使って外して下さい。←割らないように注意。
赤いテープで留めてるのはギヤシフトアーム。チェーンをエンジン側から外すには、ギヤシフトボルトを外しておけばいいので、こんな感じになってます。
さぁ、色々外してきたけどこれで最後。
フレームとエンジンとスイングアームを全て支えている、スイングアームピボットナット。通常は黒いカバーがついてるので、カバーはマイナスドライバーでこじ開けて外して下さい。
これも固かったりするので、前出のロングレンチを使うのがお薦め(-Д-)
サイドスタンド側のスイングアームピボットボルト
これが何だか外し辛かった(；´Д｀)
プロなら巧く外せるんだろうけど、セイは・・・
エンジン下部には予め雑誌を数冊重ねておいて、スイングアームピボットボルトを抜いてもエンジンが落ちるのを予防。
↓
エンジン右側のフレームの下に、同じように雑誌を数札挟む。
↓
エンジン左側（サイドスタンド側）をジャッキアップ。
↓
ジャッキアップとダウンでスイングアームピボットボルトが抜け易い高さを探り当てて、何とか抜く。
こんな手順でした(；´Д｀)
エンジンを降ろすなんてそんなに経験をしないだろうから、一生慣れないんだろうな( ﾟρﾟ )
そんな訳で、最後のボルトを抜いたら、エンジンがｸﾞﾗｸﾞﾗと手で揺らせる状態になってるはずです。
セイは、エンジン右側へエンジンを９０℃回すようにしてから抜き取りました。
重いけど、セイが一人でスネの高さ位までは持ち上げれたので、一人でも何とかなります(・ε・)♪
エンジンの下には台車を置いておけば、運ぶのが楽なんだろうけど、そんなものは無いのでダンボール。

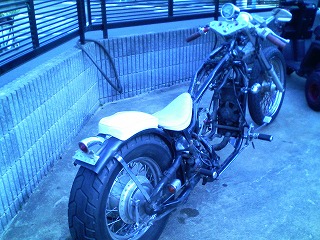

すっかすかなスカチューン(ﾟ∀ﾟ)
本当にｽｶｽｶ。
上から見てみたの図
前から見てみたの図
最後は乗ってみる(*´Д｀)
０馬力。
そんな訳で、雨でも夜でも、エンジンを部屋でイジれるな(*・∀・*)
エンジント繋がってるカプラを外しておいて下さい。
フロントエンジンアッパマウントボルト
クイっと外しちゃって(ﾟ∀ﾟ)
ドライブスプロケット
詳しくはスプロケ＆チェーン交換を参照して下さい( ﾟρﾟ )
チェーンも緩めておきたいので、リヤホーイル側のチェーンを調整するアジャスタボルト＆ナットを緩めて、アクスルシャフト＆ナットを緩めて下さい。
ジャッキアップして、リヤホイールを浮かせてリヤホイールを後ろから軽く蹴ってあげればチェーンは緩みます(*´Д｀)
スプロケを留めているロックプレートが外れ辛い時は、ﾏｲﾅｽドライバーを使ってテコの原理でも使って外して下さい。←割らないように注意。
赤いテープで留めてるのはギヤシフトアーム。チェーンをエンジン側から外すには、ギヤシフトボルトを外しておけばいいので、こんな感じになってます。
さぁ、色々外してきたけどこれで最後。
フレームとエンジンとスイングアームを全て支えている、スイングアームピボットナット。通常は黒いカバーがついてるので、カバーはマイナスドライバーでこじ開けて外して下さい。
これも固かったりするので、前出のロングレンチを使うのがお薦め(-Д-)
サイドスタンド側のスイングアームピボットボルト
これが何だか外し辛かった(；´Д｀)
プロなら巧く外せるんだろうけど、セイは・・・
エンジン下部には予め雑誌を数冊重ねておいて、スイングアームピボットボルトを抜いてもエンジンが落ちるのを予防。
↓
エンジン右側のフレームの下に、同じように雑誌を数札挟む。
↓
エンジン左側（サイドスタンド側）をジャッキアップ。
↓
ジャッキアップとダウンでスイングアームピボットボルトが抜け易い高さを探り当てて、何とか抜く。
こんな手順でした(；´Д｀)
エンジンを降ろすなんてそんなに経験をしないだろうから、一生慣れないんだろうな( ﾟρﾟ )
そんな訳で、最後のボルトを抜いたら、エンジンがｸﾞﾗｸﾞﾗと手で揺らせる状態になってるはずです。
セイは、エンジン右側へエンジンを９０℃回すようにしてから抜き取りました。
重いけど、セイが一人でスネの高さ位までは持ち上げれたので、一人でも何とかなります(・ε・)♪
エンジンの下には台車を置いておけば、運ぶのが楽なんだろうけど、そんなものは無いのでダンボール。
すっかすかなスカチューン(ﾟ∀ﾟ)
本当にｽｶｽｶ。
上から見てみたの図
前から見てみたの図
最後は乗ってみる(*´Д｀)
０馬力。
そんな訳で、雨でも夜でも、エンジンを部屋でイジれるな(*・∀・*)
